Prag aynası nedir?

Aug 03, 2018

Bragg reflektörü (dağıtılmış Bragg reflektörü olarak da bilinir), ayarlanabilir çok katmanlı yapılardan oluşan iki optik malzemeden oluşan bir reflektör yapısıdır. En yaygın olanı, her bir kalınlık katmanının dalga boyunun dörtte birine karşılık geldiği çeyrek aynadır.
Bragg reflektörü (dağıtılmış Bragg reflektörü olarak da bilinir), ayarlanabilir çok katmanlı yapılardan oluşan iki optik malzemeden oluşan bir reflektör yapısıdır. En yaygın olanı, her bir kalınlık katmanının dalga boyunun dörtte birine karşılık geldiği çeyrek aynadır. İkinci koşul, doğrudan olay durumu için geçerlidir. Reflektör büyük bir Olay Açısı durumu için kullanılırsa, gerekli katmanın bağıl kalınlığı daha büyüktür.

Prag aynası nasıl çalışır?
Fresnel yansımaları iki malzemenin her bir arayüzünde meydana gelir. Çalışma dalga boyunda, iki bitişik arayüzdeki yansıyan ışık arasındaki mesafe farkı yarım dalga boyudur. Ayrıca, arayüzdeki yansıma katsayısının sembolü de değişecektir. Bu nedenle, arayüzdeki tüm yansıyan ışık birbiriyle girişim yapacak ve güçlü yansıma elde edecektir. Yansıtma, katman sayısı ve malzemeler arasındaki kırılma indisi farkı tarafından belirlenir. Yansıtma bant genişliği esas olarak kırılma indisi farkı tarafından belirlenir.

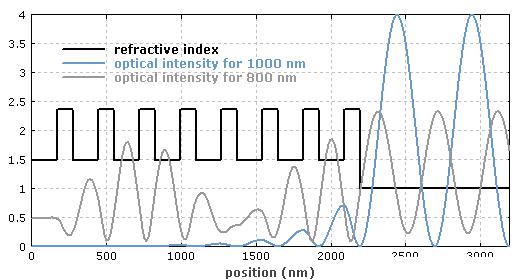

ŞEKİL 1, 8 katmanlı TiO2 ve SiO2 malzemelerinden oluşan Bragg reflektörünün elektrik alan penetrasyon eğrisini göstermektedir. Mavi eğri, sağdan gelen 1000 nm dalga boyundaki ışığın yoğunluk dağılımına karşılık gelmektedir. Aynanın dışındaki yoğunluk eğrisinin, zıt yöndeki dalgaların girişim etkisi nedeniyle salındığı unutulmamalıdır. Gri eğri, dalga boyu 800 nm olduğunda, ışığın büyük bir kısmının reflektör kaplamasından geçebildiği yoğunluk dağılım eğrisidir.

Bragg aynasının elektrik alan penetrasyon eğrisi.

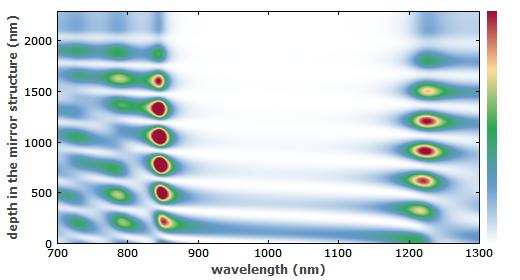

Şekil 2, yansıtma ve grup zaman gecikmesi dağılımının dalga boyuyla değişim eğrisini göstermektedir. Yansıtma, bazı optik bant genişliklerinde çok yüksektir ve bu, kullanılan malzemelerin kırılma indisi farkı ve katman sayısıyla ilişkilidir. Dağılma, optik frekansa göre yansıyan fazın ikinci türevi ile hesaplanır. Dağılma, reflektör bandının merkez dalga boyunda küçüktür, ancak her iki tarafta hızla artar. Şekil 3, optik alanı nüfuz eden reflektörün renk skalasını göstermektedir. Gördüğünüz gibi, ışık alanının yalnızca küçük bir kısmı reflektöre nüfuz edebilir.
Bragg aynasının türü

Bragg reflektörleri aşağıdaki tekniklerle hazırlanabilir:
Dielektrik reflektörler, katı hal lazerleri için lazer reflektörleri olarak kullanılabilen elektron demeti buharlaştırma veya iyon demeti püskürtme gibi ince film kaplama tekniklerini kullanır.
Bu yansıma amorf malzemelerden oluşmaktadır.
Uzun periyotlu fiber ızgaralar da dahil olmak üzere fiber Bragg ızgaraları, fiber lazerlerde ve diğer fiber optik cihazlarda yaygın olarak kullanılır.
Benzer şekilde Bragg gövde ızgarası da ışığa duyarlı malzemelerden yapılabilir.
Yarı iletken Bragg aynası fotolitografi ile hazırlanabilir.
Reflektör, lazer diyotlarda, özellikle yüzey yayıcı lazerlerde kullanılabilir.
Dalga kılavuzu yapısında kullanılan Bragg reflektörlerin de fotolitografi ile hazırlanmış, oluklu dalga kılavuzu yapısını benimseyen çeşitli tipleri bulunmaktadır.
Bu tip ızgaralar bazı dağıtılmış Bragg reflektörlerinde veya dağıtılmış geribildirim lazer diyotlarında kullanılabilir. Basit bir dörtte bir reflektör tasarımından farklı olan çok katmanlı bir reflektör tasarımı da vardır. Aynı katman sayısıyla genellikle daha düşük bir kırılma indisine sahiptir, ancak dispersiyon telafisi için dikroik reflektör veya cıvıldayan reflektör olarak optimize edilebilir.
