LP12A Planya Hassas Halka Cilalama Makinesi

LP12A Planya Hassas Halka Cilalama Makinesi

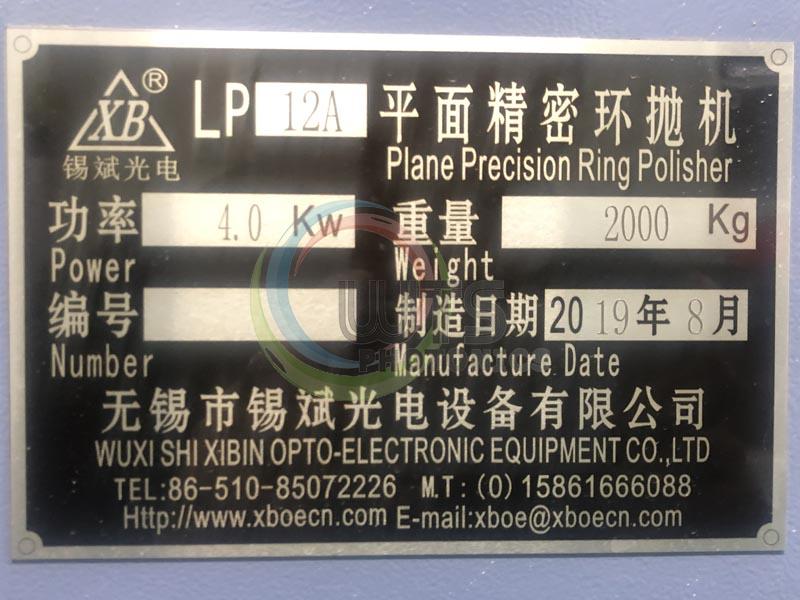

19 Eylül 2019'da özelleştirilmiş WUXI SHI XIBIN OPTO-ELEKTRONİK EKİPMAN CO., LTD LP12A düzlem hassas halka parlatıcı WTS'ye ulaştı.

Düzlem hassas halka parlatıcı, büyük çaplı pencere ürünlerini işlemek için kullanılabilir. Maksimum işleme boyutu 400 mm'ye ulaşabilir ve yüzey düzlüğü doğruluğu L / 20'ye ulaşabilir.

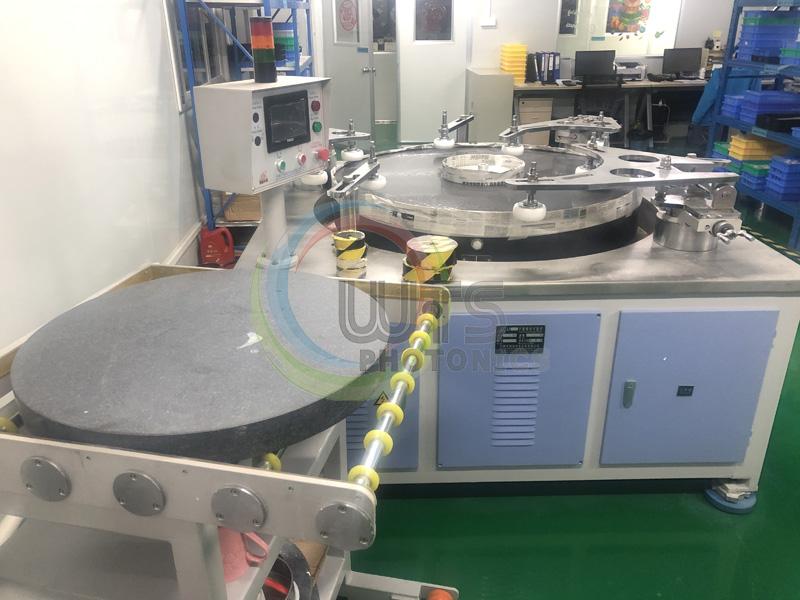

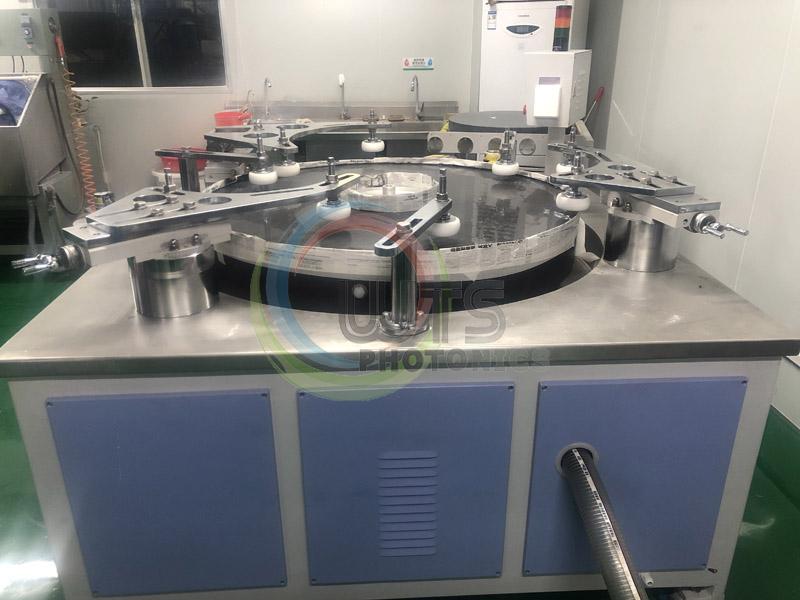

LP12A düzlem hassas halka parlatıcı

1. Ekipmanın ana işlevi

Bu takım tezgahı esas olarak yüksek hassasiyetli optik cam, kuvars, kristal, metal ve metal olmayan yüksek hassasiyetli düzlemsel bileşenlerin hassas taşlanması ve parlatılması için kullanılır. Takım tezgahı yüksek güçlü bir solucan redüktörü ve büyük itme bilyalı rulmanlar kullanır. Granit tezgahlar farklı ortamlarda ve farklı sıcaklıklarda minimum deformasyona sahiptir. Takım tezgahı paslanmaz çelik tabla, temiz ve güzel su tankı, temizlemesi kolay, değişken frekans hız düzenlemesi, büyük çıkış torku benimser

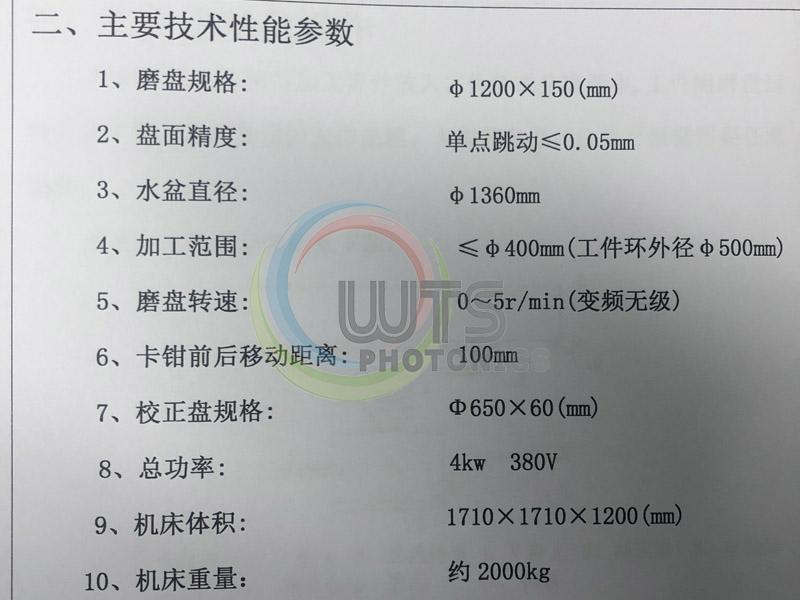

2. Teknik parametreler:

1). Taşlama diski özellikleri: Φ1200x150mm

2). Yüzey doğruluğu: tek nokta sapması ≤0,05 mm

3). Havza Çapı: Φ1360 mm

4)İşleme aralığı: Φ 400mm (iş parçası halkasının dış çapı Φ500mm)

5). Taşlama diskinin dönme hızı: 0 ～ 5r / dak (kademesiz frekans dönüşümü)

6). Kumpasın ileri ve geri hareket mesafesi: 100mm

7). Kalibrasyon diski özellikleri: Φ650x60mm

8). Takım tezgahının toplam gücü: 4KW 380V

9)Boyutlar: 1710 × 1710 × 1200 (mm)

10)Makine ağırlığı: yaklaşık 2000 kg

LP12A düzlem hassas halka parlatıcısı, ürünlerin işleme boyutu aralığını büyük ölçüde genişletir ve büyük kalibreli ürünlerin işleme doğruluğunu sağlar. Halka parlatıcısı tarafından işlenen ürünler, roket ve uydu yüksek hassasiyetli pencereler için gökyüzünde kullanılabilir; denizaltılar için denizde olabilir; ayrıca yüksek hassasiyetli transmisyon lensi ve yansıma lensi için de kullanılabilir ZYGO interferometreleri.

Sürekli ekipman eklenmesiyle WTS üretim hattı zenginleşecek ve daha fazla optik çözümü sunabilecektir.
