Lazer endüstriyel lensler

1. Endüstriyel lenslerin temel özellikleri
Yüksek hassasiyetli görüntüleme
Tüketici sınıfı lenslerle (cep telefonları ve kamera lensleri gibi) karşılaştırıldığında, endüstriyel lensler görüntünün geometrik bozulma kontrolüne daha fazla dikkat eder (bozulma oranı genellikle <%0,1), çözünürlük (yüksek pikselli endüstriyel kameralarla eşleştirilebilir) ve kontrast, muayene veya ölçüm sırasında detayların geri yüklenmesini sağlar.
Örneğin, yarı iletken yonga denetiminde, mikron düzeyindeki kusurların endüstriyel merceklerle tespit edilmesi gerekir ve bu da milimetre başına onlarca çizgi çifti (lp/mm) merceğin çözünürlüğünü gerektirir.
Karmaşık ortamlara uyum sağlayın
Titreşim/Şok Direnci: Endüstriyel üretim hatları genellikle mekanik hareketlerle birlikte çalışır ve merceklerin titreşimlere direnecek ve optik yol sapmasını önleyecek yapılarla (örneğin metal muhafazalar, güçlendirilmiş mercekler) tasarlanması gerekir.
Geniş sıcaklık çalışması: Bazı senaryolar (yüksek sıcaklık atölyeleri, soğuk zincir lojistiği gibi) lensin -20°C~60°C veya daha aşırı sıcaklıklarda bile stabil çalışmasını gerektirir.
Toz/neme dayanıklı: Lensler genellikle toz ve sıvı girişine karşı IP65 veya üzeri koruma derecesine sahiptir.
Arayüz ve Uyumluluk
Yaygın arayüzler arasında C yuvası (flanş aralığı 17,5 mm), CS yuvası (flanş aralığı 12,5 mm), F yuvası vb. bulunur ve bunların endüstriyel kamera sensörlerinin boyutuna (örneğin 1/2 inç, 2/3 inç sensörler) uyması gerekir.
Bazı lensler zum, diyafram manuel/otomatik ayarlama veya entegre ışık kontrolünü destekler (örneğin, koaksiyel ışık kaynaklarına sahip telesentrik lensler).

2. Endüstriyel lenslerin başlıca türleri ve uygulamaları
1. Telesentrik Lens
Özellik:
Telesentrik optik yol tasarımı benimsenmiştir ve nesne/görüntü tarafının ana ışını optik eksene paraleldir, bu da "yakın büyük ve uzak küçük" perspektif bozulmasını ortadan kaldırabilir ve ölçüm doğruluğu son derece yüksektir (hata < 0,1%).
Geniş alan derinliği, farklı nesne mesafelerinde düzgün ve net görüntüleme için uygundur.
Uygula:
Hassas boyut ölçümü (örneğin otomotiv parçalarının açıklığı, PCB kartlarının ped aralığı), 3D topografya taraması, yarı iletken paket denetimi.

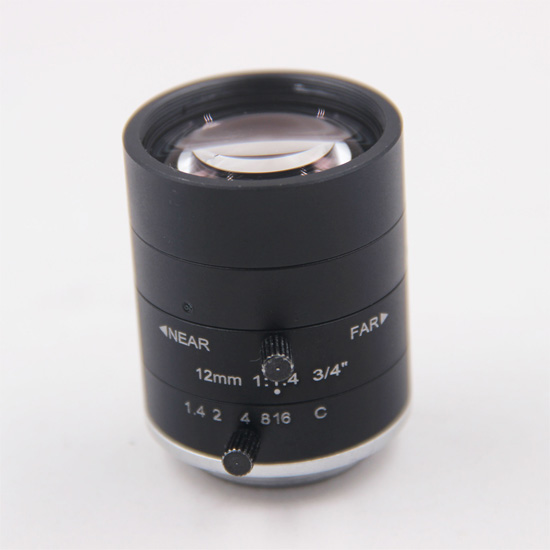

2. Sabit Odaklı Lens
Özellik:
Sabit odak uzaklığı, basit yapı, düşük maliyet, sabit nesne mesafesi senaryolarına (montaj hattında sabit istasyon tespiti gibi) uygundur.
Görüş alanı ihtiyaçlarınıza göre farklı odak uzaklıkları (örneğin 8mm, 12mm, 25mm vb.) seçebilir ve farklı çözünürlüklere sahip kameralar kullanabilirsiniz.
Uygula:
Lojistik barkod tanımlama, gıda ambalajı kusur tespiti, metal yüzey çizik tespiti.
3. Yakınlaştırma Merceği
Özellik:
Odak uzaklığı belirli bir aralıkta (örneğin 5-50mm) ayarlanabilir ve farklı görüş alanlarının ihtiyaçlarını karşılamak için zoom manuel veya motorik olarak ayarlanabilir.
Bazı üst düzey zum lensler, kolay dinamik sahne geçişi için "parfokal" (zoom yaparken odak kaymaz) özelliğini destekler.
Uygula:
Esnek üretim hattı (farklı iş parçası boyutlarına uyum sağlama ihtiyacı), güvenlik izleme (geniş alan taraması), robot görüş rehberliği (görüş alanının dinamik ayarlanması).
4. Satır Tarama Merceği
Özellik:
Çizgi taramalı kameralarda kullanılan merceğin odak düzlemi doğrusaldır ve bu sayede konveyör bantları gibi hareketli nesnelerin sürekli taranarak iki boyutlu görüntü oluşturulmasına olanak tanır.
Çizgi taramalı kameranın odak uzaklığı ve piksel sayısı tarama genişliğini belirler (örneğin 2048 piksellik bir çizgi taramalı kamerada görüş alanı 1 metreden daha geniş olabilir).
Uygula:
Kağıt/film yüzey kusur tespiti, basılı malzeme renk doğruluğu denetimi, metal sac online kusur tespiti.
5. Makro Lens
Özellik:
Yakın mesafede yüksek büyütmeli görüntüleme elde edilebilir (büyütme genellikle 0,1×~5×'tir), nesne mesafesi birkaç milimetre kadar düşük olabilir ve detay restorasyon yeteneği güçlüdür.
Genellikle gölgeleri ortadan kaldırmak için halka ışık kaynağı ile birlikte kullanılır ve küçük objelerin çekimi için uygundur.
Uygula:
Elektronik bileşenlerin (çip pimleri, kapasitör lehim bağlantıları gibi) incelenmesi, böcek örneklerinin mikroskobik görüntülenmesi ve hassas parçaların yüzey doku analizi.
