Optik Cam Plano-Dışbükey Mercekler

ON-BK7 plano-convex lens
Ultraviolet fused silica plano-convex lens

Optik Cam Plano-Dışbükey Mercekler

Plano-Dışbükey Mercekler, bir eşlenik noktanın (nesne uzaklığı S veya görüntü uzaklığı S') diğerinin beş katından fazla olduğu durumlarda en iyi şekilde kullanılır. Bu mercek şekli, kolime edilmiş ışığı odaklamak veya bir nokta kaynağını kolime etmek için en iyi forma yakındır.

  • Ödeme :

    T/T Payment, Western Union

  • Nakliye Limanı :

    Fuzhou China

  • ürün orjin :

    China
ŞİMDİ SORUŞTUR
ürün kategorileri
YENİ ÜRÜNLER
  • Ürün Detayları

Optik Cam Plano-Dışbükey Mercekler

Plano-Dışbükey Mercekler en iyi şekilde bir eşlenik noktanın (nesne uzaklığı S veya görüntü uzaklığı S') diğerinin beş katından fazla olduğu durumlarda kullanılır. Bu lens şekli, kolime edilmiş ışığı odaklamak veya bir nokta kaynağını kolime etmek için en iyi forma yakındır.

Malzeme:Sınıf A optik cam veya Erimiş Silika, CaF2, Silisyum, Germanyum
Boyut Toleransı:±0.1mm(Standart), ±0.05mm(Yüksek Hassasiyet)
Merkez Kalınlık Toleransı:±0.1mm(Standart), ±0.05mm(Yüksek Hassasiyet)
Paraksiyel Odak Uzaklığı:±2%
Yüzey kalitesi:60/40(Standart), 20/10(Yüksek Hassasiyet)
Net Diyafram:>%85
Yüzey Şekli:λ/2(Standart), λ/4(Yüksek Hassasiyet) @633nm
Merkezleme:3 yay dakikası
Eğim:<0,25 mm×45°
Kaplama:İhtiyaç halinde

PCX Lenses

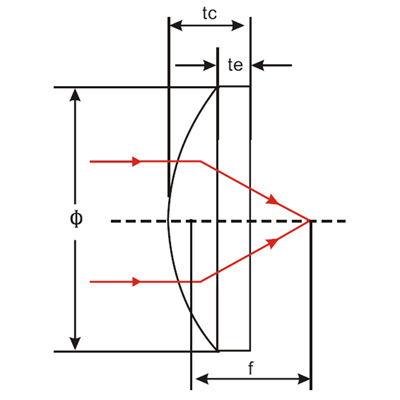

Tipik Boyutlar
Ürün No.Çap(mm)f(mm)R(mm)Tc(mm)Saat(ler)Fb(mm)
MalzemeN-BK7
PLCX0016126.222.271.510.5
PLCX00263015.561,791.528.82
PLCX10110157.783.8212.5
PLCX102102211.43.11.920
PLCX10312.72010.373.971.817.39
PLCX10412.72512.943.471.822.67
PLCX10512.73015.563.161.827.92
PLCX10612.74020.752.81.838.16
PLCX10712.75025,942,591.848.3
PLCX10812.77538.92.321.873.47
PLCX10912.710051.882.191.898.57
PLCX20125.42513.1811.65217.74
PLCX20225.43015.568.57224.35
PLCX20325.44020.756.35235.82
PLCX20425.45025,945.32246.51
PLCX20525.46031.124.72256.89
PLCX20625.47538.94.13272.27
PLCX20725.410051.883.58297.66
PLCX20825.412564.863.272122,89
PLCX20925.415077,83.042147,98
PLCX21025.417590.782,892173.1
PLCX21125.4200103,752,782198.18
PLCX21225.4300155.62.522298,31
PLCX21325.44002072.392397,49
PLCX21425.4500259.42.312498.56
PLCX301305025,947.282.545.21
PLCX302307538.95.512.571.36
PLCX3033010051.884.722.596.91
PLCX3043015077,83.962.5147,38
PLCX305385025.9211.3342.6
PLCX306387538.878369.7
PLCX3073810051.836.6395.7
PLCX3083815077,755.33146,5
PLCX30938200103.664.83196,5
PLCX31038350181.4143347,4
PLCX31138500259.153.73497.6
PLCX50150.810051.889.64393.67
PLCX50250.812564.868.183119.65
PLCX50350.815077,87.263145.2
PLCX50450.8200103,756.163195,96
PLCX50550.8500259.44.253497.28
PLCX50650.87503893.833747,4
MalzemeErimiş Silika
PLCX-FS0112.7209.24.341.817.03
PLCX-FS0212.72511.513.711.824.47
PLCX-FS0312.73013.83.351.827,71
PLCX-FS0412.74018.412,931.838
PLCX-FS0512.75023.012.691.848.17
PLCX-FS0612.77534.512.391.873.37
PLCX-FS0712.710046.032.241.898.51
PLCX-FS0825.43516.118.2229.39
PLCX-FS0925.44018.417.08235.16
PLCX-FS1025.45023.015.82246.03
PLCX-FS1125.47534.514.42271.98
PLCX-FS1225.410046.033.79297.45
PLCX-FS1325.412557.543.422122,72
PLCX-FS1425.415069.023.182147,84
PLCX-FS1525.417580.543.012173
PLCX-FS1625.420092.042,882198.08
PLCX-FS1725.4250115.082.72248.28
PLCX-FS1825.4300138.042,592298.26
PLCX-FS1925.4500230.12.352498,52
PLCX-FS2025.4750345,12.232748.57
PLCX-FS2125.41000460.12.182998.56
PLCX-FS22387534.518.7369.05
PLCX-FS233810046.037.1395.19
PLCX-FS243815069.025.673146.14
PLCX-FS253820092.044.983196.64
PLCX-FS2638250115.084.583247
PLCX-FS2738300138.044.313297.09
PLCX-FS2838500230.13.793497.54
PLCX-FS2938750345,13.523747.68
PLCX-FS30381000460.13.393997,73

SICAK ETİKETLER : Plano-Dışbükey Mercek Cam PCX Lensler N-BK7 Plano-Dışbükey Mercekler Erimiş Silika Plano-Dışbükey Mercekler Kalsiyum Florürlü Plano-Konveks Lensler Monteli Plano-Dışbükey Mercekler
