EV Optik Prizmalar Penta Prizmalar

Yüksek Hassasiyetli Optik Cam Penta Prizmalar

Coated and inked pentagonal prism products

Yüksek Hassasiyetli Optik Cam Penta Prizmalar

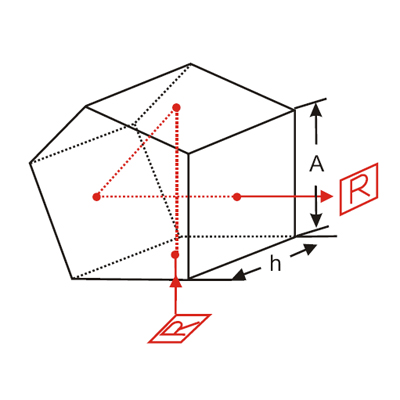

Penta prizmalar 90° ışın sapması ve sağ elli görüntüye sahip beş kenarlı prizmalardır

Işın veya Görüntünün 90° Sapması

Sağ El Görüntüsü
Kaplama mevcuttur

  • Ödeme :

    T/T Payment, Western Union

  • Nakliye Limanı :

    Fuzhou China

  • ürün orjin :

    China
ŞİMDİ SORUŞTUR
ürün kategorileri
YENİ ÜRÜNLER
  • Ürün Detayları

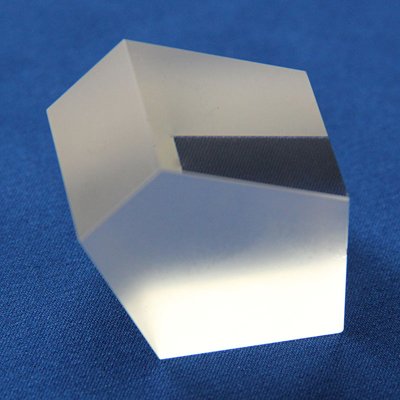

Yüksek Hassasiyetli Optik Cam Penta Prizmalar

Penta prizmalar 90° ışın sapması ve sağ el görüntüsüne sahip beş kenarlı prizmalardır. 90°'lik sapma açısı prizmanın yöneliminden bağımsızdır ve bu da prizma yöneliminin hassas bir şekilde kontrol edilemediği uygulamalarda özellikle önemlidir.

Geometrisi gereği tam iç yansımanın kullanılamadığı durumlarda, yansıtıcı yüzeylerin metalik veya dielektrik kaplama ile kaplanması gerekir.

Standart Penta Prizma yansıtıcı yüzeyler alüminyum veya geliştirilmiş alüminyum ile kaplanmıştır. Bazen, kaplanmış yüzeyler siyah boya ile kaplanmıştır.

Özellikler:
Malzeme:N-BK7, Erimiş silika veya diğer optik cam
Boyut Toleransı:+0,0, -0,2 mm
Yüzey kalitesi:60-40 S/G
Yüzey düzgünlüğü:λ/4 @ 632,8nm
Açı Toleransı:±30 ark saniyesi (Standart); ±5 ark saniyesi (Yüksek Hassasiyet)
Net Diyafram:>Boyutun %85'inden fazlası
Eğim:<0,25 mm×45°
Kaplama:Yüzeyler S1 ve S2 : Tek kat MgF2 kaplama
Yüzeyler S3 ve S4: Alüminize edilmiş ve siyah boyalı

Tipik Boyutlar:
Boyut:A×h(mm)Boyut:Axh(mm)
2,5×2,52,5×2,5
7,0×5,010,0×10,0
15,0×15,020,0×20,0

Diğer Ebat ve Kaplamalar Mevcuttur.

Uygulama senaryoları：

(1) Görüntüleme sistemi: Teleskoplar ve fotoğrafçılık için vizörde dik bir görüntü sunmak amacıyla ışık birden fazla kez yansıtılabilir;

(2) Ölçüm aletleri: Endüstriyel ölçümlerde, gayrimenkul ölçümlerinde, askeri ölçümlerde vb. önemli uygulamaları olan toplam ölçüm istasyonları veya lazer mesafe ölçerlerde kullanılır.

SICAK ETİKETLER : N-BK7 Penta Prizmalar Erimiş Silika Penta Prizmalar 90° Sapma Prizmaları Beş Yüzeyli Prizmalar Optik Penta Prizmalar Kaplamalı Penta Prizmalar
