Yüksek Basınçlı Çift Konkav Mercekler ve Bi-konkav Mercekler

High Presion Double Concave Lenses and Bi-concave Lenses

Yüksek Basınçlı Çift Konkav Mercekler ve Bi-konkav Mercekler

Çift Konkav Mercekler, Bi-Konkav Mercekler, Plano-Konkav mercekler gibidir, çünkü ıraksak ışık üretmek için kullanılırlar. Bi-Konkav, giriş ışını yakınsadığında en iyi şekilde kullanılır.

1. Zemax Optik Tasarım Paketi tarafından desteklenmektedir

2. Negatif Odak Uzaklığı

3. Malzeme ihtiyaca göre

  • Ödeme :

    T/T Payment, Western Union

  • Nakliye Limanı :

    Fuzhou China

  • ürün orjin :

    China
ŞİMDİ SORUŞTUR
  • Ürün Detayları

Yüksek Basınçlı Çift Konkav Mercekler ve Bi-konkav Mercekler

Çift İçbükey Mercekler, Bi-İçbükey Mercekler Plano-Concave mercekler gibidir, çünkü bunlar farklı ışık üretmek için kullanılır. Bi-Concave, giriş ışını yakınsadığında en iyi şekilde kullanılır.

1. Zemax Optik Tasarım Paketi tarafından desteklenmektedir

2. Negatif Odak Uzaklığı

3. Malzeme ihtiyaca göre





WTS, özelleştirilmiş Çift Konkav Cam ürünleri sunmaktadır.



Malzeme: Optik cam, BK7, Erimiş Silika, Schott, OHARA, CaF2,Germanyum vesaire.
Boyut Toleransı: ±0.1mm(Standart), ±0.01mm(Yüksek Hassasiyet)
Merkez Kalınlık Toleransı: ±0.1mm(Standart), ±0.02mm(Yüksek Hassasiyet)
Paraksiyel Odak Uzaklığı: ±2%
Yüzey kalitesi: 60/40(Standart), 20/10(Yüksek Hassasiyet)
Net Diyafram: >%85
Yüzey Şekli: λ/2(Standart), λ/8(Yüksek Hassasiyet) @633nm
Merkezleme: 3 yay dakikası
Eğim: <0,25 mm×45°
Kaplama: İhtiyaç halinde


Küresel Mercek İçin Not:
a. Schott, Ohara, Hoya veya Çin CDGM, Heraeus, Corning UVFS, Germanyum, Silisyum, ZnSe, ZnS, CaF2, Safir gibi diğer optik cam malzemeleri de talep üzerine mevcuttur.
b. Talep üzerine 1,0 mm'den 300 mm'ye kadar her boyutta özel yapım Küresel Lensler mevcuttur.



Tek noktadan hizmet Vision Optik için-Lazer Optik-Tıbbi Optik-5G Optik İletişim-Askeri Optik.

Bi-concave Lenses

Tipik Boyutlar

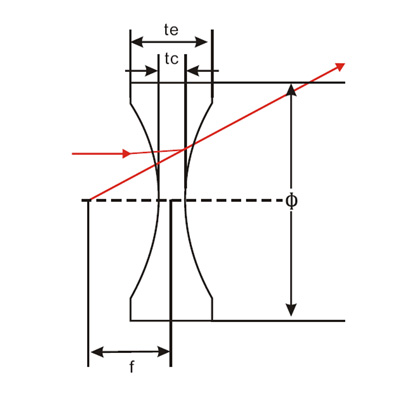

Ürün No. Çap(mm) f(mm) R2=R2(mm) Tc(mm) Saat(ler) Fb(mm)
Malzeme N-BK7
BICV001 6 -15 15.2 2.1 1.5 14.3
BICV002 6 -30 30.83 1,79 1.5 29.42
BICV101 12.7 -15 14.65 4.89 2 13.27
BICV102 12.7 -20 20.04 4.07 2 18.62
BICV103 12.7 -25 25.35 3.62 2 23.82
BICV104 12.7 -30 30.55 3.33 2 28.89
BICV105 12.7 -40 41.02 2,99 2 39.04
BICV106 12.7 -50 51.4 2,79 2 49.08
BICV107 12.7 -75 77.45 2.52 2 74.24
BICV108 12.7 -100 103.28 2.39 2 99.16
BICV201 25.4 -25 24.72 9.02 2 22.24
BICV202 25.4 -31.7 31.55 7.34 2 29.15
BICV203 25.4 -35 35.08 6.76 2 32.66
BICV204 25.4 -50 50,93 5.22 2 48.22
BICV205 25.4 -75 77.09 4.11 2 73.63
BICV206 25.4 -100 103.04 3.57 2 98,73
BICV207 25.4 -125 129.12 3.25 2 123,92
BICV208 25.4 -150 155.1 3.04 2 149
BICV209 25.4 -175 181.13 2,89 2 174.12
BICV210 25.4 -200 207 2,78 2 199.07
BICV211 25.4 -250 258,9 2.62 2 249.12
BICV212 25.4 -300 310,8 2.52 2 299,17
BICV213 25.4 -500 518.3 2.31 2 499.21
BICV214 25.4 -1000 1037.1 2.16 2 999,32
BICV301 38 -45 44.87 10.44 2 41.46
BICV302 38 -50 49,97 10.5 3 46.4
BICV303 38 -100 102.57 6.55 3 97,78
BICV304 38 -150 154.7 5.34 3 148.23
BICV305 38 -200 206,7 4.75 3 198,46
BICV306 38 -350 362,4 4 3 348.66
BICV307 38 -500 518.1 3.7 3 498,79
BICV308 38 -700 725,6 3.5 3 698,84
BICV401 40 -63.5 64.42 8.27 1.9 60.7
BICV501 50 -100 102.06 9.2 3 96.9
BICV502 50 -150 154.27 7.1 3 147.6
BICV503 50 -200 206.28 6 3 198
BICV504 50 -250 258.22 5.4 3 248.2
BICV505 50 -400 413.87 4.5 3 398,5
BICV506 50 -450 465,73 4.3 3 448.6
BICV507 50 -500 517.58 4.2 3 448.6
BICV508 50 -600 621.28 4 3 598,7
BICV509 50 -800 828.64 3.8 3 798,7
Malzeme Erimiş Silika
BICV-FS01 6 -15 14.03 1.5 2.15 15.5
BICV-FS02 6 -30 27,84 1.5 1.82 30.51
BICV-FS03 12.7 -15 14.11 2 5.02 15.67
BICV-FS04 12.7 -20 18.71 2 4.22 20.67
BICV-FS05 12.7 -25 23.32 2 3.76 25.68
BICV-FS06 12.7 -30 27.92 2 3.46 30.68
BICV-FS07 12.7 -40 37.12 2 3.09 40.68
BICV-FS08 25.4 -25 23.32 2 9.52 25.68
BICV-FS09 25.4 -35 32.52 2 7.17 35.68
BICV-FS10 25.4 -50 46.32 2 5.55 50.68
BICV-FS11 25.4 -75 69.33 2 4.35 75.69
BICV-FS12 25.4 -100 92.33 2 3.76 100.68
BICV-FS13 25.4 -150 138.34 2 3.17 150.68
BICV-FS14 25.4 -200 184.35 2 2,88 200,69
BICV-FS15 25.4 -250 230.36 2 2.7 250,69
BICV-FS16 25.4 -300 276,36 2 2,58 300.68
BICV-FS17 25.4 -500 460.4 2 2.35 500,69
BICV-FS18 25.4 -1000 920.48 2 2.18 1000.69
BICV-FS19 38 -50 46.48 3 11.12 51.02
BICV-FS20 38 -100 92.49 3 6.95 101.03
BICV-FS21 38 -150 138,5 3 5.62 151.03
BICV-FS22 38 -200 184.5 3 4.96 201.02
BICV-FS23 38 -350 322,53 3 4.13 351.03
BICV-FS24 38 -500 460.55 3 3.78 501.02
BICV-FS25 38 -750 690.59 3 3.52 751.02
BICV-FS26 38 -1000 920.64 3 3.39 1001.04
PLCX-FS27 38 300 138.04 4.31 3 297.09
PLCX-FS28 38 500 230.1 3.79 3 497.54
PLCX-FS29 38 750 345,1 3.52 3 747.68
PLCX-FS30 38 1000 460.1 3.39 3 997,73

SICAK ETİKETLER : Cam Çift İçbükey Mercekler Cam Bi-içbükey Mercekler Cam DCV Lensler Erimiş Silika Çift İçbükey Mercekler BK7 Çift İçbükey Mercekler
