EV Optik lensler Çift Dışbükey Mercek

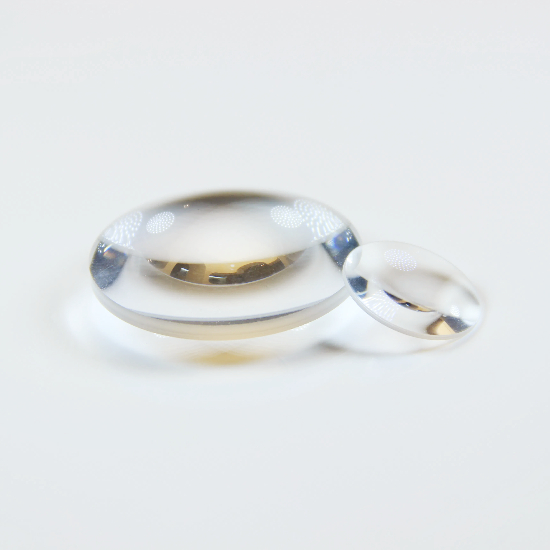

Yüksek Basınçlı Çift Konveks Mercekler ve Bi-konveks Mercekler

High Presion Double Convex Lenses and Bi-convex Lenses
High Presion Double Convex Lenses and Bi-convex Lenses

Yüksek Basınçlı Çift Konveks Mercekler ve Bi-konveks Mercekler

Çift Dışbükey Mercekler, Bi-dışbükey Mercekler İki dışa doğru eğimli yüzeye, pozitif odak uzaklığına sahip olup 1:1 görüntüleme ve çok elemanlı sistemlerde kullanışlıdırlar.Bu mercekler f= (R1*R2)/((n-1)*(R2-R1)) odak uzaklığına sahip olacak şekilde tasarlanmıştır

1. Zemax Optik Tasarım Paketi tarafından desteklenmektedir

2. Pozitif Odak Uzaklığı

3. Malzeme ihtiyaca göre

  • Ödeme :

    T/T Payment, Western Union

  • Nakliye Limanı :

    Fuzhou China

  • ürün orjin :

    China
ŞİMDİ SORUŞTUR
ürün kategorileri
YENİ ÜRÜNLER
  • Ürün Detayları

Yüksek Basınçlı Çift Konveks Mercekler ve Bi-konveks Mercekler

Çift Dışbükey Mercekler (Bi-dışbükey Mercekler) İki dışa doğru eğimli yüzeye, pozitif odak uzaklığına sahip olup 1:1 görüntüleme ve çok elemanlı sistemlerde kullanışlıdırlar.Bu mercekler f= (R1*R2)/((n-1)*(R2-R1)) odak uzaklığına sahip olacak şekilde tasarlanmıştır.

1. Zemax Optik Tasarım Paketi tarafından desteklenmektedir

2. Pozitif Odak Uzaklığı

3. Malzeme ihtiyaca göre

WTS, özelleştirilmiş Çift Dışbükey Lens ürünleri sunmaktadır.

Malzeme:Optik camlar, BK7, Erimiş Silika, Schott, OHARA, CaF2, Germanyum vb.
Boyut Toleransı: ±0.1mm(Standart), ±0.01mm(Yüksek Hassasiyet)
Merkez Kalınlık Toleransı: ±0.1mm(Standart), ±0.02mm(Yüksek Hassasiyet)
Paraksiyel Odak Uzaklığı: ±2%
Yüzey kalitesi: 60/40(Standart), 20/10(Yüksek Hassasiyet)
Net Diyafram: >%85
Yüzey Şekli: λ/2(Standart), λ/8(Yüksek Hassasiyet) @633nm
Merkezleme: 3 yay dakikası
Eğim: <0,25 mm×45°
Kaplama: İhtiyaç halinde

Glass Bi-convex Lenses

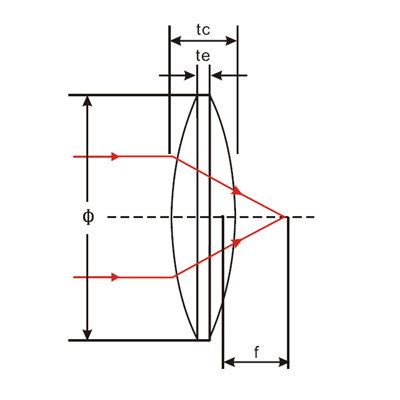

Tipik Boyutlar
Ürün No.Φ(mm)f(mm)R2=R2(mm)Tc(mm)Saat(ler)Fb(mm)
MalzemeN-BK7
BICX00161515.22.11.514.3
BICX00263030.831,791.529.42
BICX10112.71514.654.89213.27
BICX10212.72020.044.07218.62
BICX10312.72525.353.62223.82
BICX10412.73030.553.33228.89
BICX10512.74041.022,99239.04
BICX10612.75051.42,79249.08
BICX10712.77577.452.52274.24
BICX10812.7100103.282.39299.16
BICX20125.42524.729.02222.24
BICX20225.431.731.557.34229.15
BICX20325.43535.086.76232.66
BICX20425.45050,935.22248.22
BICX20525.47577.094.11273.63
BICX20625.4100103.043.57298,73
BICX20725.4125129.123.252123,92
BICX20825.4150155.13.042149
BICX20925.4175181.132,892174.12
BICX21025.42002072,782199.07
BICX21125.4250258,92.622249.12
BICX21225.4300310,82.522299,17
BICX21325.4500518.32.312499.21
BICX21425.410001037.12.162999,32
BICX301305050.76.54247,77
BICX30230500518.32.432499,19
BICX303384544.8710.44241.46
BICX304385049,9710.5346.4
BICX30538100102.576.55397,78
BICX30638150154.75.343148.23
BICX30738200206,74.753198,46
BICX30838350362,443348.66
BICX30938500518.13.73498,79
BICX31038700725,63.53698,84
BICX4014063.564.428.271.960.7
BICX50150100102.069.2396.9
BICX50250150154.277.13147.6
BICX50350200206.2863198
BICX50450250258.225.43248.2
BICX50550400413.874.53398,5
BICX50650450465,734.33448.6
BICX50750500517.584.23448.6
BICX50850600621.2843598,7
BICX50950800828.643.83798,7
MalzemeErimiş Silika
BICX-FS0161513.462.181.514.24
BICX-FS0263027.291.831.529.34
BICX-FS0312.71512.915.34213.05
BICX-FS0412.72017.74.36218.46
BICX-FS0512.72522.393.84223.66
BICX-FS0612.73027.043.51228.77
BICX-FS0712.74036.313.12238.92
BICX-FS0825.42521.2310.11221.14
BICX-FS0925.43530.977.45232.33
BICX-FS1025.45045.085.65248.01
BICX-FS1125.47568.234.39273.39
BICX-FS1225.410091.413.77298.69
BICX-FS1325.4150137,53.182148,89
BICX-FS1425.4200183.652,882199,09
BICX-FS1525.4250229.62.72249.06
BICX-FS1625.4300275,62,592299,07
BICX-FS1725.4500459.72.352499,19
BICX-FS1825.41000919,82.182999,24
BICX-FS19385044.0611.61345.81
BICX-FS203810090.997.01397.67
BICX-FS2138150137.095.653148.01
BICX-FS2238200183.234.983198.27
BICX-FS2338350321.44.123348,58
BICX-FS2438500459,53.793498,72
BICX-FS2538750689,53.523748,73
BICX-FS26381000919.63.393998,82

SICAK ETİKETLER : Cam Çift Dışbükey Mercekler Cam Bi-konveks Mercekler Cam DCX Lensler Optik Cam Yakınsak mercek Ateş Yakmak İçin Mercekler Işığı Odaklamak İçin Mercekler
